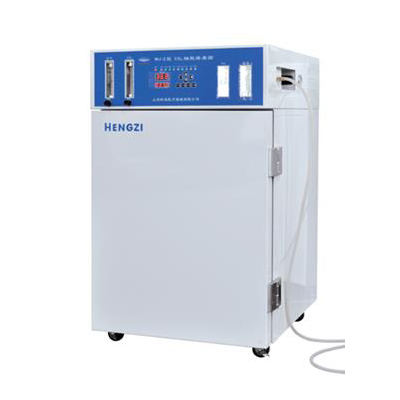

WJ-2 型/3 型二氧化碳細胞培養箱
滬食藥監械（準）字2013第2410390
結構特點
采用水套式或氣套式結構，工作室采用優質不銹鋼板制作并設有風道，裝有風機形成強制對流，提高了箱內溫度均勻性和CO2 濃度的均衡性。
箱門打開時，自動關閉風機（WJ-3 型同時關閉CO2 進氣閥）并停止加熱，以減少空氣的進入而造成的污染。溫度控制，采用微機數據分析及智能P.I.D 控制，其精度高，抗干擾能力強。并采用三探頭分別控制箱溫、水溫及門溫，使工作室溫度精度高波動小。（氣套式為二探頭，分別控制箱溫和門溫）
輕觸式調節開關，輕便靈活。顯示及設定的參數均采用數字顯示，各工作狀態均有LED 指示。
適用范圍
二氧化碳細胞培養箱供現代醫學、醫藥、生物化學和農業科學等科研單位及工業生產部門作生物細胞、組織、細菌培養等使用。
| 指數型號 | WJ-2 | WJ-2-160 | WJ-3 | WJ-3-160 | WJ-3-270(新) |
|---|---|---|---|---|---|
| 外形尺寸 | 57x59.5x94.5 | 68.5x69.5x107.5 | 57x59x85 | 67x64x103 | 77x79x108 |
| 工作室尺寸 | 41x40.5x51 | 50.5x45.5x70 | 41x40.5x51 | 50.5x45.5x70 | 60x60x75 |
| 公稱容積 | 80L | 160L | 80L | 160L | 270L |
| 凈重/ 毛重 | 60/90 | 80/115 | 60/90 | 80/115 | 132/165 |
| 額定功率(W) | 600w | 900w | 600w( 氣套)/900w( 水套) | 700w( 氣套)/1200w( 水套) | 1200w( 氣套)/2100w( 水套) |
| 擱板 | 標準2 塊/ 多段可調 | 標準3 塊/ 多段可調 | 標準2 塊/ 多段可調 | 標準3 塊/ 多段可調 | 標準3 塊/ 多段可調 |
| 外部材料 | 冷軋鋼板表面噴塑 | ||||
| 內部材料 | 不銹鋼板 | ||||
| 外門 | 冷軋鋼板表面噴塑 | ||||
| 內門 | 鋼化玻璃 | ||||
| 隔熱層 | 聚苯乙烯薄膜材料 | ||||
| 控溫范圍 | 室溫3℃ ~60℃（環境溫度5℃ ~35℃） | ||||
| 溫度控制方式 | PID 控制方式 | ||||
| 加熱方式 | 1. 氣套式 2. 水套式 | ||||
| 箱內循環方式 | 微風攪拌方式 | ||||
| 溫度波動度 | ≤ ±0.3℃ | ||||
| 溫度均勻性 | ≤ ±0.5℃ | ||||
| 定時范圍 | 1.1~9999min 2. 無定時連續運行 | ||||
| CO2 濃度控制范圍 | 0~20% | ||||
| CO2 控制方式 | 配氣式 | 進口紅外線傳感器電磁閥開關方式 | |||
| 加濕方式 | 加濕水盤自然蒸發 | ||||
| 滅菌方式 | UV 殺菌紫外線 | ||||
| 報警功能 | 超溫報警、溫度探頭損壞報警、缺水報警 | 超溫報警、溫度探頭損壞報警、( 缺水報警)、CO2 濃度報警、CO2 斷氣報警 | |||
| (1) 溫度范圍 | 室溫+3℃**60℃。 | |||||||||
| (2) 溫度均勻度 | ≤±0.3 ℃ | |||||||||
| (3) 溫度波動度 | ≤±0.2 ℃ | |||||||||
| (4) 濕度 | ≥85%RH | |||||||||
| (5) 加濕方式 | 加濕盤加水后自然蒸發 | |||||||||
| (6) 加溫方式 |
水套型：四面水套式加熱方式 氣套型：二面加熱方式 |
|||||||||
| (7) 二氧化碳濃度控制范圍 | 0~20% | |||||||||
| (8) 二氧化碳濃度波動度 | WJ3型：≤±0.1 % | |||||||||
| (9) 二氧化碳濃度控制方式 |
WJ2型：配氣式+流量控制 WJ3型：氣體置換式+紅外線二氧化碳濃度傳感器+電磁閥啟停方式 |
|||||||||
| 二．溫度控制器： | ||||||||||
| 特色說明 | ||||||||||
| (1) 溫度傳感器 |
水套型：溫度： DIN A 級Φ5mm SUS 不銹鋼制PT 100?×3 支。 箱溫控制×1支 ；水溫控制×1支 ；門溫控制×1支 氣套型：溫度： DIN A 級Φ5mm SUS 不銹鋼制PT 100?×2 支。 箱溫控制×1支 ；門溫控制×1支 |
|||||||||
| (2) 溫度控制方式 | P.I.D自動演算+ Fuzzy 控制。 | |||||||||
| (3) 溫度轉換 | 采微電腦線性補償校正。 | |||||||||
| (4) 顯示界面 | LED數碼管顯示， 英文顯示，按鍵輸入方式。 | |||||||||
| (5) 定時范圍 | 1. 1~9999分鐘 ；2.無定時連續運行 | |||||||||
| (6) 人性化操作 | ||||||||||
| a. 自動控制 | 溫度電熱輸出功率調整，P.I.D微積分控制… 等。 | |||||||||
| b. 安全自檢 | 主要系統部件安全自檢， 當有異常發生時經由控制器指示狀態并停止加熱。 | |||||||||
| c. 水位偵測 | 探針型水位偵測，顯示低水位時不啟動加熱。 | |||||||||
| 主要功能 | ||||||||||
| (1) 溫度顯示精度 | 0.1℃ 。 | |||||||||
| (2) 濃度顯示精度 | 0.1% 。 | |||||||||
| (3) 溫度控制精度 | ± 0.1℃ 。 | |||||||||
| (4) 濃度控制精度 | ± 0.1% 。 | |||||||||
| (5) 偏差值校正 | 溫度偏差值補償、校正功能。 | |||||||||
| (6) I/O 自檢 | 安全自檢功能， 異常發生時自動斷電保護及故障指示。 | |||||||||
| (7) 自動演算 | 微電腦自動演算P.I.D. ，配合固態繼電器功率控制，使溫度控制更為精確（比例、積分、微分＋固態繼電器控制方式)。 | |||||||||
| (8) 溫度上下限保護 | 可設定溫度保護上下限。 | |||||||||
| (9) 保護裝置 | 控制器監視安全保護系統及預防式的故障自檢控制。 | |||||||||
| 三．結構與材質： | ||||||||||
| (1) 內箱材質 | SUS-304 不銹鋼鏡面板。 | |||||||||
| (2) 外部材質 | SPCC 冷軋鋼板靜電粉體烤漆處理。 | |||||||||
| (3) 保溫材質 | 高密度聚苯乙烯泡沫塑料及超細玻璃纖維棉。 | |||||||||
| (4) 箱門 | ||||||||||
| a. 內門 | 鋼化玻璃內門。 | |||||||||
| b. 內門防冷凝 | 箱門加熱輻射方式 | |||||||||
| c. 開啟方向 | 單開門設計，由左側往右側開啟方式。 | |||||||||
| (5) 移動及支撐 | 滑輪移動調整擺放位置，前輪可鎖止以固定位置*4只(200kg/ 輪)。 | |||||||||
| (6) 擱板 | 不銹鋼條柵擱板（WJ-3)×2 塊，（WJ-3-160/270)×3塊 ；每層可調高度50 ㎜。 | |||||||||
| 四．溫度電熱及循環： | ||||||||||
| (1) 送風方式 | 高阻抗馬達軸流風機。送風方式為水平出風弧形循環設計。 | |||||||||
| (2) 加熱系統 | 微電腦智能型自動控制電熱功率平衡調溫+溫度自保護加熱器。 | |||||||||
| 五．安全保護裝置： | ||||||||||
| (1) 斷路器 | 小型開關斷路器。 | |||||||||
| (2) 控制器內部保護 | ||||||||||
| a. 溫度傳感器 | 斷路或短路(超量程)。 | |||||||||
| b. 超溫保護 | 設定溫度的高溫保護設定。 | |||||||||
| c. 水位偵測 | 探針型水位偵測，低水位時不啟動加熱。 | |||||||||
| c. 二氧化碳濃度 | 二氧化碳濃度報警 | |||||||||
| (3) 外部故障偵測保護 | ||||||||||
| a. 電熱保護 | 加熱器溫度自保護器。 | |||||||||
| (4) 故障異常報警 | 故障異常發生時，自動斷電熱保護，發出報警音。 | |||||||||
| 六．附件： | ||||||||||
| （1）. | 含產品使用說明書、簡易故障排除說明、產品維護說明×1。 | |||||||||
| （2）. | 保險絲×1 | |||||||||
| （3）. | 加濕水盤×1 | |||||||||
| （4）. | 合格證×1 | |||||||||
| 七．使用電源： | 1Ø 220V 50Hz | |||||||||
| 八．二氧化碳供氣要求： | 氣體純度99.9% 0.5Mpa 連續供氣 。 | |||||||||
| 九．周圍環境： |
可容許使用的環境溫度范圍：5~32 ℃ ，**佳性能的環境溫度范圍：15~30 ℃。 |
|||||||||
