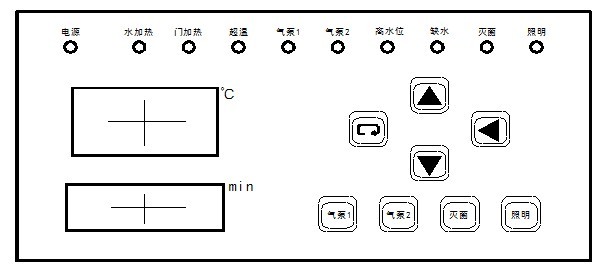

1.   面板示意图参照图。(配用仪表,CO2温度控制器)




2.   面板右边为一组按键，功能分别如下：
1)   功能键:仪表上电后，按一下此键可进入温度设定状态；按此键5秒后可进入其他参数设定状态；当仪表进入设定状态时，数码管末位处于闪烁状态。
2)   气泵1键：按一下该键，则气泵1接通，再按一下，则气泵1断开。
3)   气泵2键：按一下该键，则气泵2接通，再按一下，则气泵2断开。
4)   灭菌键：按一下该键，室內杀菌灯亮，再按一下，则杀菌灯灭。
5)   照明键：按一下该键，则照明灯亮，再按一下，则照明灯灭。
6)   ▲键：该键为加数键。在设定参数时，按该键选中位数值加1。
7)   ▼键：该键为减数键。在设定参数时，按该键选中位数值减1。
8)   ?键：该键为左移键。设定参数时，该键可以移动设定数据位。在开机状态，按一下该键，可以查看门内温度。
9)   注：设定完参数后，一定要按键才能将设定的参数写入内存。
3.   操作说明：
1)   运行时温度窗口(上排)显示箱内温度。时间窗口(下排)显示剩余时间(时间设定为0时,时间窗口显示设定温度),当剩余时间减到0时,显示end ，运行结束。运行结束时，按一下重新开始运行。
2)   设定箱内温度、运行时间,步骤如下：① 按键，上排数码管显示设定温度，末位处于闪烁状态→ ②使用▼、▲、?,修改好参数后→ ③再按键，下排数码管显示设定时间，→ ④使用▼、▲、?,修改时间参数后→ ⑤按键将参数写入到内存中，退出设定状态，返回运行状态。
3)   设定其他参数步骤如下：① 按键大约5秒，进入其他参数设定状态，上排数码管显示各参数符号，下排数码管显示参数设定值，末位处于闪烁状态→ ②使用▼、▲、?,修改好参数后→ ③按键，将当前修改参数保存，并调出下一参数，如此循环，→ ④设定完成时，按键大约5秒，退出设定状态，返回运行状态。
4)   设定PID参数步骤如下：① 按键大约5秒，先进入其他参数设定状态，再按?键大约5秒，进入PID参数设定状态，上排数码管显示各参数符号，下排数码管PID参数值，末位处于闪烁状态→ ②使用▼、▲、?,修改好参数后→ ③按键，将当前修改参数保存，并调出下一参数，如此循环，→ ④设定完成时，按键大约5秒，退出设定状态，返回运行状态。
5)   查看门内温度： 在运行状态，按一下? ，温度显示窗闪烁显示门内温度，三位数码管同时闪烁，再按一下? ，返回显示箱内温度。
6)   其他参数符号定义及说明:

字符	设定范围	说明	出厂设定
AL	0～10.0℃	超温报警	1.0℃
SC	-10.0～10.0℃	测量值误差修正	随机
Td	-10.0～10.0℃	门内与箱内的温度差	随机
TS	0～10.0℃	水温与箱内的温度差	随机
TT	0～300S	关门加热延时时间	随机




PID参数符号定义及说明:

字符	设定范围	说明	出厂设定
P1	0～50.0℃	箱内温度控制提前量即比例限	随机
I1	1～2500S	箱内温度积分时间	随机
D1	1～1000S	箱内温度微分时间	随机
P2	0～50.0℃	门内温度控制提前量即比例限	随机
I2	1～2500S	门内温度积分时间	随机
D2	1～1000S	门内温度微分时间	随机



4.        接线示意图：
5.   注意说明：
1)   箱内传感器断线或短路时，温度显示ER1，门内传感器断线或短路时，温度显示ER2，水中传感器断线或短路时，温度显示ER3，水位检测错误时，显示ER4，蜂鸣器连续报警。
2)   测量温度>设定温度＋AL，则蜂鸣器断续报警，测量温度<设定温度＋温度报警值时,则蜂鸣器关闭报警,按任意可取消超温报警声音。
