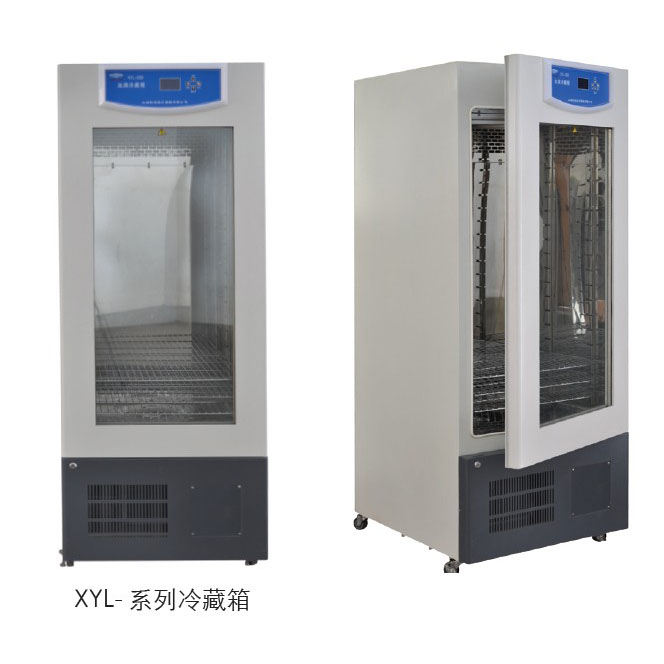

XYL-系列血液冷藏箱
适用范围
XYL 系列血液冷藏箱式提供一流卫生部门、血站及科研部门专门用来贮藏血液的医用冰箱。也可以用于药品的冷藏。
结构特点
>本产品采用微电脑智能液晶显示温控仪。
>轻触式调节开关轻便灵活，并设有超温声光报警，报警范围可调。
>工作室采用优质不锈钢制成，外壳采用优质冷轧钢板制成，表面喷塑处理。
>制冷系统采用意大利扎努西技术的无氟环保型压缩机。
>隐蔽式化霜方式，化霜时对箱内温度无影响，可长期运行。
| 指数型号 |
XYL-150
|
XYL-200
|
XYL-250
|
|---|---|---|---|
| 外形尺寸(cm) |
55x67.9x144.5
|
58x70.9x152.5
|
65x77.8x160
|
| 工作室尺寸(cm) |
45x40x90
|
48x43x98
|
55.3x44x106
|
| 包装箱尺寸(cm) |
69x77x170
|
72x80x177
|
91x87x200
|
| 公称容积 |
150L
|
200L
|
250L
|
| 净重/毛重(Kg) |
95/138
|
103/147
|
115/157
|
| 额定功率(W) |
530W
|
700W
|
880W
|
| 外部材料 |
冷轧钢板粉体烤漆
|
||
| 箱体防凝露方式 |
热管防凝露方式
|
||
| 视窗防凝露方式 |
电热膜防凝露方式
|
||
| 内部材料 |
不锈钢板
|
||
| 外门 |
冷轧钢板粉体烤漆
|
||
| 视窗 |
多层中空钢化玻璃
|
||
| 搁板 |
1.标准4块 2.多段可调方式
|
||
| 隔热层 |
聚苯乙烯薄膜材料
|
||
| 温度控制器 |
液晶屏显示；按键输入
|
||
| 控温范围 |
0℃ ~ 8℃
|
||
| 温度控制方式 |
偏差控制开停方式
|
||
| 箱内循环方式 |
微风搅拌方式
|
||
| 温度波动度 |
±1℃
|
||
| 温度均匀性 |
≤ ±1℃
|
||
| 化霜方式 |
不影响箱内温度的**切换化霜功能
|
||
| 定时范围 |
1. 1~9999min2. 无定时连续运行
|
||
| 报警功能报警功能 |
高温报警、低温报警、温度探头损坏报警、制冷系统压力报警、断电报警
|
||
| 其他可选配功能 |
温度记录仪、微型打印机、GSM 远程报警及信息查询模块
|
||
| 二．温度控制器： | ||||||||||
| 特色说明 | ||||||||||
| (1) 温度传感器 | 温度： DIN A 级Φ5mm SUS 不锈钢制PT 100×1 支 。 | |||||||||
| (2) 温度控制方式 | P.I.D自动演算+ Fuzzy 控制。 | |||||||||
| (3) 温度转换 | 采微电脑线性补偿校正。 | |||||||||
| (4) 显示界面 | LCD液晶屏显示， 英文显示，按键输入方式。 | |||||||||
| (6) 人性化操作 | ||||||||||
| a. 自动控制 | 制冷压缩机、温度电热输出功率调整，P.I.D微积分控制… 等。 | |||||||||
| b. 安全自检 | 主要系统部件安全自检， 当有异常发生时经由控制器指示状态并停止运转。 | |||||||||
| c. 独立控制 | 控制器将加热/降温等功能完全独立控制。 | |||||||||
| 主要功能 | ||||||||||
| (1) 温度显示精度 | 0.1℃ 。 | |||||||||
| (2) 温度控制精度 | ± 0.1℃ 。 | |||||||||
| (8) 偏差值校正 | 温度偏差值补偿、校正功能。 | |||||||||
| (9) I/O 自检 | 安全自检功能， 异常发生时自动断电保护及故障指示。 | |||||||||
| (11) 自动演算 | 微电脑自动演算P.I.D. ，配合固态继电器功率控制，使温度控制更为精确 （比例、积分、微分＋固态继电器控制方式)。 | |||||||||
| (12) 温度上下限保护 | 可设定温度保护上下限。 | |||||||||
| (13) 保护装置 | 控制器监视安全保护系统及预防式的故障自检控制。 | |||||||||
| 三．结构与材质： | ||||||||||
| (1) 内箱材质 | SUS-304 不锈钢镜面板。 | |||||||||
| (2) 外部材质 | SPCC 冷轧钢板静电粉体烤漆处理。 | |||||||||
| (3) 保温材质 | 高密度聚苯乙烯泡沫塑料及超细玻璃纤维棉。 | |||||||||
| (4) 箱门 | ||||||||||
| a. 观察窗 | 防冷凝的导电膜多层中空观察窗。 | |||||||||
| b. 开启方向 | 单开门设计，由左侧往右侧开启方式。 | |||||||||
| (5) 移动及支撑 | 滑轮移动调整摆放位置，前轮可锁止以固定位置*4只(200kg/ 轮)。 | |||||||||
| (6) 搁板 | 不锈钢条栅搁板*4 块，荷重20kg，每层可调高度50 ㎜。 | |||||||||
| 四．温度电热及循环： | ||||||||||
| (1) 送风方式 | 高阻抗马达轴流风机。送风方式为水平出风弧形循环设计。 | |||||||||
| (2) 加热系统 | 微电脑智能型自动控制电热功率平衡调温+高效能不锈钢管式加热器。 | |||||||||
| 五．制冷系统： | ||||||||||
| (1) 制冷装置 | 全密闭高效压缩机+风冷式冷凝器。 | |||||||||
| (2) 发热负载调节 | 多段式热交换装置，冷却热交换能力高。 | |||||||||
| (3) 降温系统 | 循环的箱内空气经过鳍片型蒸发器换热，空气温度被不断降低，起到降温的效果 。 | |||||||||
| (4) 防冷凝装置 | 采用热管技术防冷凝设计。 | |||||||||
| (5) 高效率制冷组件 | ||||||||||
| a. 蒸发器 | 鳍片型内螺纹铜管蒸发器，铝制换热片×2片，切换运行。 | |||||||||
| b. 冷凝器 | 鳍片型内螺纹铜管蒸发器，铝制换热片+大流量轴流散热风机。 | |||||||||
| c. 干燥过滤器 | 欧洲丹佛士干燥过滤器。 | |||||||||
| d. 制冷剂 | 环保制冷剂R134a。 | |||||||||
| e. 节流装置 | 毛细管。 | |||||||||
| 六．安全保护装置： | ||||||||||
| (1) 断路器 | 小型开关断路器。 | |||||||||
| (2) 控制器内部保护 | ||||||||||
| a. 温湿度传感器 | 断路或短路(超量程)。 | |||||||||
| b. 超温保护 | 设定温度的高温保护设定。 | |||||||||
| (3) 外部故障侦测保护 | ||||||||||
| a. 电热保护 | 过载保护器(温度1组)。 | |||||||||
| b. 压缩机保护 | 压缩机压力保护、过载保护器、过热保护。 | |||||||||
| (4) 故障异常报警 | 故障异常发生时，自动断电保护，发出报警音。 | |||||||||
| 七．附件： | ||||||||||
| (1) . | 产品使用说明书含简易故障排除说明、产品维护说明。 | |||||||||
| (2) . | 保险丝 | |||||||||
| (3) . | 合格证 | |||||||||
| 八．使用电源： | 1Ø 220V 50Hz | |||||||||
| 九．周围环境： | 可容许使用的环境温度范围：5~35 ℃ ，**佳性能的环境温度范围：15~30 ℃。 | |||||||||
