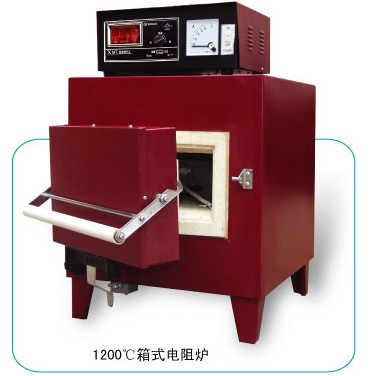

SX2- 系列箱式电阻炉
适用范围
本系列电阻炉系周期式作业式，供实验室、工矿企业、科研单位作元
素分析测定和一般小型钢件淬火、退火、回火等热处理时加热用，高
温炉还可作金属、陶瓷的烧结、溶解、分析等高温加热用。
结构特点
>本系列电炉外型均匀为长方形，炉壳系用角钢及优质钢板折边焊接制
成。工作室为耐火材料制成的炉膛，加热元件置于其中，炉膛与炉壳
间用保温材料砌筑。
>炉门通过多级铰链固定于电炉面板上，炉门关闭是利用炉门把手的自
重，通过杠杆作用将炉门紧贴于炉口，开启时只需将把手把销往上提，
脱钩后往外拉开，将炉门置于左侧即可。
>另外炉口下端装有与炉门连锁的安全开关，当炉门开启时，电炉电源
便自动切断，以保证操作安全。
|
指数型号 |
SX2-2.5-10 |
SX2-4-10 |
SX2-8-10 |
SX2-12-10 |
SX2-2.5-12 |
SX2-5-12 |
SX2-10-12 |
|
额定功率(KW) |
2.5 |
4 |
8 |
12 |
2.5 |
5 |
10 |
|
电压范围 |
220 |
220 |
380 |
380 |
220 |
220 |
380 |
|
相数（相） |
单 |
单 |
三 |
三 |
单 |
单 |
三 |
|
额定温度(℃ ) |
1000 |
1000 |
1000 |
1000 |
1200 |
1200 |
1200 |
|
工作室尺寸(cm) |
20x12 x8 |
30x20 x12 |
40x25 x16
|
50x30 x20 |
20x12 x8 |
30x20 x12 |
40 x 25 x16 |
|
外形尺寸(cm) |
54x37 x47 |
66x45x 54 |
81x53x 63 |
93x62x 73 |
54x37x 47 |
66x46x 55 |
81x53 x63 |
|
包装箱尺寸(cm) |
64x49 x64 |
79x57 x67 |
91x65 x80 |
104x75 x91 |
64x49 x64 |
79x57 x67 |
91x65 x80 |
|
净重/ 毛重(kg) |
40/55 |
55/90 |
115/150 |
180/215 |
40/55 |
55/90 |
115/150 |
|
指数型号 |
SX2-4-13 |
SX2-6-13 |
SX2-10-13 |
SX2-8-16 |
SX2-12-16 |
|
额定功率(KW) |
4 |
6 |
10 |
8 |
12 |
|
电压范围 |
0-210 |
50-360 |
50-360 |
3-75 |
3-95 |
|
相数（相） |
单 |
三 |
三 |
220单 |
380单 |
|
额定温度(℃ ) |
1300 |
1300 |
1300 |
1600 |
1600 |
|
工作室尺寸(cm) |
25 x 15 x10 |
25x15 x10 |
40x20 x16 |
30x15 x12 |
40x20 x16 |
|
外形尺寸(cm) |
64x50 x68 |
63x60 x60 |
76x66 x68 |
85x66 x88 |
100x77 x95 |
|
包装箱尺寸(cm) |
78x58 x77 |
71x73 x78 |
87x79 x86 |
106x79 x102 |
128x91 x115 |
|
净重/ 毛重(kg) |
80/110 |
85/115 |
140/175 |
240/290 |
360/430 |
一．适用范围：
供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火、回火等热处理时加热用。
高温炉还可作金属、陶瓷的烧结、溶解、分析等高温加热用。
二．温度控制器：
特色说明
(1) 温度传感器 铂铑-铂 热电偶 。
(2) 温度控制方式 自动输出电压调节型。
(4) 显示界面 LED数码管显示，按键输入方式。
指针型工作电流显示。
三．结构与材质：
(1) 外箱材质 冷轧钢板静电粉体烤漆处理
(2) 烧管材质 刚玉
(3) 保温材质 高铝纤维毡
(4) 箱门
四．温度电热及循环：
(2) 加热系统 微电脑智能型自动控制电压调节式调温+硅碳棒。
五．安全保护装置：
(1) 断路器 小型开关断路器。
(2) 控制器内部?；?/p>
a. 温度传感器 断路或短路(超量程)。
(4) 故障异常报警 故障异常发生时，自动断电热保护，发出报警音。
六．附件：
（1）. 含产品使用说明书、简易故障排除说明、产品维护说明×1。
（2）. 保险丝×1
（3）. 合格证×1
七．使用电源： 1Ø 220V 50Hz
八．周围环境： 可容许使用的环境温度范围：5~35 ℃ ，**佳性能的环境温度范围：15~30 ℃。
