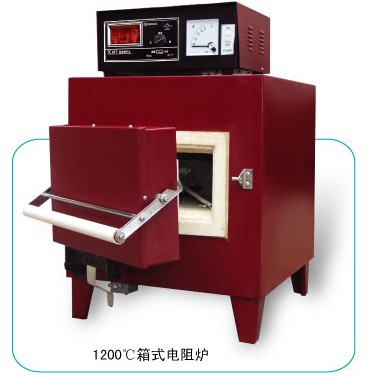

SX2- 系列箱式電阻爐
適用范圍
本系列電阻爐系周期式作業式，供實驗室、工礦企業、科研單位作元
素分析測定和一般小型鋼件淬火、退火、回火等熱處理時加熱用，高
溫爐還可作金屬、陶瓷的燒結、溶解、分析等高溫加熱用。
結構特點
>本系列電爐外型均勻為長方形，爐殼系用角鋼及優質鋼板折邊焊接制
成。工作室為耐火材料制成的爐膛，加熱元件置于其中，爐膛與爐殼
間用保溫材料砌筑。
>爐門通過多級鉸鏈固定于電爐面板上，爐門關閉是利用爐門把手的自
重，通過杠桿作用將爐門緊貼于爐口，開啟時只需將把手把銷往上提，
脫鉤后往外拉開，將爐門置于左側即可。
>另外爐口下端裝有與爐門連鎖的安全開關，當爐門開啟時，電爐電源
便自動切斷，以保證操作安全。
|
指數型號 |
SX2-2.5-10 |
SX2-4-10 |
SX2-8-10 |
SX2-12-10 |
SX2-2.5-12 |
SX2-5-12 |
SX2-10-12 |
|
額定功率(KW) |
2.5 |
4 |
8 |
12 |
2.5 |
5 |
10 |
|
電壓范圍 |
220 |
220 |
380 |
380 |
220 |
220 |
380 |
|
相數（相） |
單 |
單 |
三 |
三 |
單 |
單 |
三 |
|
額定溫度(℃ ) |
1000 |
1000 |
1000 |
1000 |
1200 |
1200 |
1200 |
|
工作室尺寸 |
20x12 x8 |
30x20 x12 |
40x25 x16
|
50x30 x20 |
20x12 x8 |
30x20 x12 |
40 x 25 x16 |
|
外形尺寸 |
54x37 x47 |
66x45x 54 |
81x53x 63 |
93x62x 73 |
54x37x 47 |
66x46x 55 |
81x53 x63 |
|
包裝箱尺寸 |
64x49 x64 |
79x57 x67 |
91x65 x80 |
104x75 x91 |
64x49 x64 |
79x57 x67 |
91x65 x80 |
|
凈重/ 毛重 |
40/55 |
55/90 |
115/150 |
180/215 |
40/55 |
55/90 |
115/150 |
|
指數型號 |
SX2-4-13 |
SX2-6-13 |
SX2-10-13 |
SX2-8-16 |
SX2-12-16 |
|
額定功率(KW) |
4 |
6 |
10 |
8 |
12 |
|
電壓范圍 |
0-210 |
50-360 |
50-360 |
3-75 |
3-95 |
|
相數（相） |
單 |
三 |
三 |
220單 |
380單 |
|
額定溫度(℃ ) |
1300 |
1300 |
1300 |
1600 |
1600 |
|
工作室尺寸 |
25 x 15 x10 |
25x15 x10 |
40x20 x16 |
30x15 x12 |
40x20 x16 |
|
外形尺寸 |
64x50 x68 |
63x60 x60 |
76x66 x68 |
85x66 x88 |
100x77 x95 |
|
包裝箱尺寸 |
78x58 x77 |
71x73 x78 |
87x79 x86 |
106x79 x102 |
128x91 x115 |
|
凈重/ 毛重 |
80/110 |
85/115 |
140/175 |
240/290 |
360/430 |
一．適用范圍：
供實驗室、工礦企業、科研單位作元素分析測定和一般小型鋼件淬火、退火、回火等熱處理時加熱用。
高溫爐還可作金屬、陶瓷的燒結、溶解、分析等高溫加熱用。
二．溫度控制器：
特色說明
(1) 溫度傳感器 鉑銠-鉑 熱電偶 。
(2) 溫度控制方式 自動輸出電壓調節型。
(4) 顯示界面 LED數碼管顯示，按鍵輸入方式。
指針型工作電流顯示。
三．結構與材質：
(1) 外箱材質 冷軋鋼板靜電粉體烤漆處理
(2) 燒管材質 剛玉
(3) 保溫材質 高鋁纖維氈
(4) 箱門
四．溫度電熱及循環：
(2) 加熱系統 微電腦智能型自動控制電壓調節式調溫+硅碳棒。
五．安全保護裝置：
(1) 斷路器 小型開關斷路器。
(2) 控制器內部保護
a. 溫度傳感器 斷路或短路(超量程)。
(4) 故障異常報警 故障異常發生時，自動斷電熱保護，發出報警音。
六．附件：
（1）. 含產品使用說明書、簡易故障排除說明、產品維護說明×1。
（2）. 保險絲×1
（3）. 合格證×1
七．使用電源： 1Ø 220V 50Hz
八．周圍環境： 可容許使用的環境溫度范圍：5~35 ℃ ，**佳性能的環境溫度范圍：15~30 ℃。
